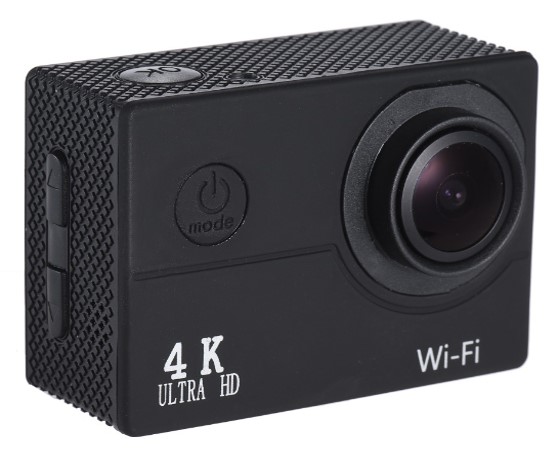

Eine 4K
Action-Cam aus China für 18 €uro nur ein Spielzeug?
Die
Kamera wird von Chinesischen Online-Händlern verkauft, Hersteller ist
vermutlich "Shenzhen Kingstar Technology".
Die Bezeichning "V3" ist lediglich der
Name des Bildprozessors. Das Produkt Made in China trägt auf
der Verpackung die Einfuhrpflichtige Kennzeichnung C E und RoHS für den
EU-Handelsraum, sowie FCC
für den USA-Handesraum, ferner die durchkreuzte
Mülltonne als Kennzeichnung es nicht über den
Haushaltsmüll entsorgen zu dürfen.
Die Abbildung des "C E" - Kennzeichnung
auf der Kameraverpackung hinterläßt auf den ersten Blick hin den
Anschein es wäre das Original CE-Kennzeichen.
In diesem Fall bedeutet das aber lediglich "China Export"
worüber VIDEOAKTIV
in der Printausgabe 5/2017 auf Seite 12-19 sowie Online
berichtet hat.
Man findet diese Kamera im
Internet auch unter dem Namen "Vemico 4K
Sports" mit einem anderen Frontabdruck.
Diese Kamera verwendet den Sony
IMX179 CMOS-Aufnahmesensor
der auch in im LG-Smartphone NEXUS 5 verbaut worden ist in einer 1080p
- Kamera. PDF-Produkt-Brief von Sony zum Aufnahmesensor: Klick!
Der
Sensor verfügt laut Sony Produkt-Brief über eine Auflösung von 8MP und
nicht 16MP wie es der Online-Händler TOMTOP behauptet, offensichtlich
werden
die 16MP durch Interpolation
im Bildprozessors
erzeugt.
Schau'n mer mal...
Abmessungen: 5,92 x 2,55/2,98 x
4,10 cm
Kaufgrund für dieses "Spielzeug":
Die Kamera kostete am
11.07.2017 nur USD
19.99,
eine billige und risikoarme
Gelegenheit um zu prüfen, ob eine Ergänzung
meines Aufnahme-Equipments sinnvoll ist mit einer Action Cam dieser
Art
für Videoaufnahmen vom
Pedelec aus.
Ein paar technische Daten von
TOMTOP dazu:
Sony
IMX179Type
1/3.2"(5,7mm diagonal) CMOS-Aufnahmesensor
mit 8,08M px
Chipsatz:
Allwinner V3
170°
Weitwinkelobjektiv aus 6 HD-Linsen(es soll sich um Sony-Linsen
handeln), bei 170° Aufnahmewinkel liegt die
Objektivbrennweitebrennweite so um ca. 3,6mm
Zukauf
einer Micro-SD Karte bis 64 GB Klasse 10 oder
höher erforderlich

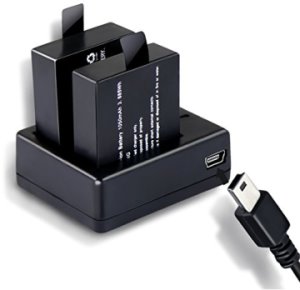

Akku:
3,7 Volt, 900 mAh

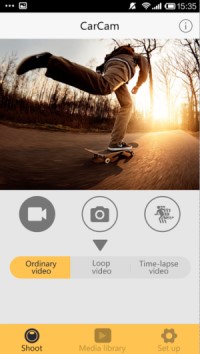

WLAN,
App Steuerung
HDMI
Anschluß
Kamera-Größe:
5.9 x 4 x 2.4cm
Gewicht: 56g
*
bei schnellen
Bewegungen werden Doppelkonturen aufgezeichnet, 4K-Aufnahmemodus
deshalb nur für langsame Bewegungen geeignet! Zubehör:
Wasserdichtes Gehäuse bis 30m
Gürtel-Halterung mit
Clip
USB-Kabel
Benutzerhandbuch (Englisch)
Wichtige
Einstellmöglichkeiten:
Belichtung
+/- drei Lichtwerte
Weißabgleich:
Auto
oder Sonnig, Bewölkt, Glühlicht, Fluorreszenzlicht
Lichtfrequenzshutter:
Auto
oder 50/60Hz, verhindert Lichtflackern trotz 30p-Aufnahme!
Bildrotation,
Fahrzeugmodus(startet Kamera wenn Stromanschluß besteht) u.a.
Kamerasettings
Im direkten Vergleich zu
dieser Cam - Klick! - hat die TomTop ein sichtlich
besseres Bild
und Ausstattung. Videos
sind merklich schärfer/klarer, Farben entsprechend der "Natur". Die von Gearbest hat auch
ihren Zweck erfüllt, die TomTop kann es aber noch etwas besser und vor
allem günstiger, meint
ein anderer Käufer.
Bedienung:
Die Kamera wird über vier Tasten
am Gehäuse bedient. Touchbedienung über das Display ist nicht möglich.
Meine persönliche Einkaufsquelle: Klick!
In Einzelteile zerlegte Kamera: Klick! Action
Camera Review: Klick!
Lieferweg: China Lager > United
Kingdom > Zollamtlich befreit bei DP mit Einfuhrprüfung
am Flughafen
Frankfurt > Lieferzeit 14 Tage!
Inbetriebnahme:
64
GB Micro-SD SanDisk Speicherkarte Klasse 10 in den
Kameraschacht
gesteckt, Ladegerät vom Sony Smartphon Xperia Z2 angesteckt. Akku ist
voll, am Display erscheinen drei Balken als Akkustand.
Erstes
Digitalfoto(16M):
Nach
dem Kamerastart ist sofort der Videoaufnahmemodus aktiviert, man muß
mit dem "mode" Schalter auf der Frontseite weiter schalten zum
Fotomodus.
Bewölkter Himmel: F/2,6, 1/829
sec, ISO 50, 18mm KB-Brennweite,
autom. Weißabgleich, autom. Belichtung, JPEG 4608 x 3456, 4,14 MB

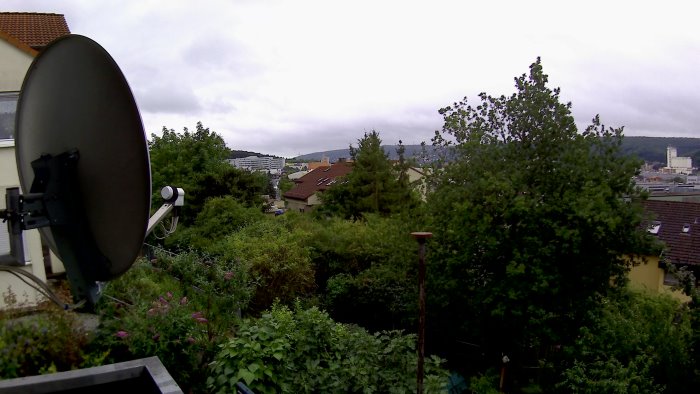

Erstes
Videoframe aus einer 4K(UHD-Aufnahme):
UHD-Frame: 3840 x 2160 -
30p(interpoliert aus 2 x 15p), Bitrate 23,1 Mb/s
autom. Weißabgleich, autom. Belichtung
Video-Schwebeaufnahmen
vom
Pedelec aus:
Ich
verfüge bereits über einige Erfahrungen mit UHD-Aufnahmen vom Pedelec
aus, allerdings mit der hochwertigeren Panasonic FZ 300 bei
nicht ganz
gefahrlosen Einhandführung.
Zwei Videotestaufnahmen die in UHD-30p
bei einer Bitrate von 100
Mbit/s aufgenommen worden sind hier zu sehen: Klick-1, Klick-2.
Nun aber zu der Video-Leistungsmöglichkeit der Noname "XDV Sports V3"...
Erstes
Videoframe aus einer 2,7K-Aufnahme im korrekten Größenverhältnis zu dem
obigen UHD-Frame:
2.7K-Frame aus Video: 2688 x
1520 - 30p, Bitrate 31,5 Mb/s
autom. Weißabgleich, autom-Belichtung
Erstes
Durchblick:
Die Freihand-Aufnahmeergebnisse
für Foto und Video fallen bei Trübwetter zufriedenstellend aus.
Im
Falle von Videoaufnahmen kann man zwar auch in UHD filmen, gute
Ergebnisse bekommt man im interpolierten 30p - Aufnahmeverfahren
allerdings nur bei wenig Motivbewegung. Ist schnelle
Bewegung im Spiel,
sieht man zwei versetzte Frames übereinander(Geisterbilder) und das
Aufnahmeergebnis wird dadurch unbrauchbar.
Das
UHD-Videoframe zeigt allerdings weit im Hintergrund auf der Anhöhe in
Bildmitte noch Funksendemasten also mehr Details, im 2.7 K-Frame sieht
man das nicht bei Betrachtung auf einem FHD-Monitor/TV. Hier auf der
Homepage kann man das in der Verkleinerung nicht erkennen.

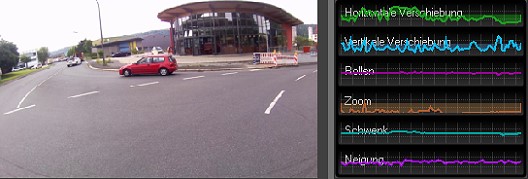

"Geisterbilder" bei zu hoher
Objektgeschwindigkeit bei 4K(UHD), siehe auch
weiter unten
Besser ist
es Videos im Betriebsmodus 2,7K ohne "Geisterbilder" bei
Bewegungsaufnahmen aufzunehmen, alleine schon wegen der höheren Bitrate von 31.5 Mb/s.
Da
hier als finales Ergebnis FHD-Video herauskommen soll, reicht die
2,7K-Videoaufnahmen mit echter Bildwiederholrate von 30p vollkommen aus
um auch eine erweiterte Videoeditingmöglichkeit mit Ausschnitten oder
Software- Zoom und PAN im Videoschnittprogramm zu ermöglichen.
Das zu erfassende Sichtfeld(FOV) bei der Videoaufnahme läßt sich in der
Kamera vor der Aufnahme unterschiedlich einstellen, der
Erfassungswinkel wird dann vom Bildprozessor entsprechend umgerechnet):
Wide
(weit 170°) - beste
Einstellung die Kamerabewegungen schluckt, Videos
wirken dadurch ruhiger
Medium
(mittel ca. 73°)
Narrow (eng ca. 62°)
4K(UHD) -
Videoaufnahmen
werden mit dem Weitwinkel-Objektiv stark tonnenförmig verzeichnet. Man
kann

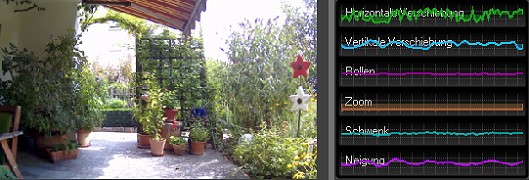

hierzu im Nachbearbeitungsprozess mit der proDAD Software "proDRENALIN
2.0" für
Abhilfe sorgen und gleichzeitig auch eine Bildstabilisierung sowie
Farbkorrektur und noch mehr durchführen. Die 2,7K - Videoaufnahme hat eine
wesentlich geringere Verzeichnung, in den meisten Fällen
muß hier nicht nachgearbeitet werden.
Da
die Kamera
keine eigene Bildstabilisierung hat muß man für
Freihandaufnahmen zumindets einen Handgriff/Selfie-Stick unter die
Kamera mit dem mitgelieferten Kamerarahmen verchrauben und die Kamera
so führen.
Die Kamera ist nicht
Regenwasserdicht
konstruiert worden, bei Regenwetter sollte man die Kamera
deshalb
unbedingt in das mitgelieferte Unterwassergehäuse
verfrachten, damit

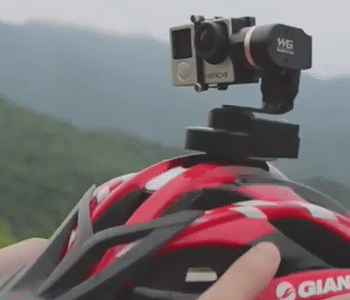

das Teil keinen Schaden davonträgt. Für
Action-Aufnahmen vom Fahrrad aus habe ich eine gute
Möglichkeit gefunden die Kamera am Fahrradhelm zu befestigen:
Aufwand: Habe
ein 6mm Loch in die Helmkrempe gebohrt und die Kamera darauf
festgeschraubt. Die Verschraubung werde ich noch gegen eine
Sollbruchstelle per Klebepad auswechseln, siehe auch Videoaktiv 1/2016 Seite 38.
Die Objektivachse der Action-Cam sollte der normalen Augensehachse
entsprechen. Das hat den Vorteil, dass die Kamera-Aufnahme immer der
normalen Blickrichtung folgen wird und man sich voll auf eine sicher
Fahrt konzentrieren kann ohne Ablenkung mittels Bildausschnittkontrolle
über ein am Lenker befestigtes Smartphone oder noch schlimmer eine
Live-View-Fernbedienung am Arm im Falle der Sony Action-Cam.
An keinem anderen Montageeort hat
man als Pedelec-Fahrer eine bessere Bildstabilisierung als
eben dem Helm der auf dem Kopf sitzt, ideal für Kameras die selbst die
Videoaufnahmen nicht stabilisieren können. Der Kopf ist der beste natürliche
Stabilisator über den der Mensch selbst verfügt, außerdem
dämpft der Körper über den pneumatisch gefederten Sattel Stöße Stöße
von Fahrbahnunebenheiten. Siehe auch Videoaktiv 1/2016 Seite 37.

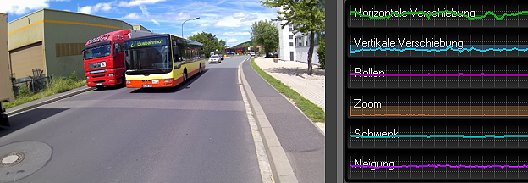

Zu
einer Befestigung der Kamera auf dem Fahrradlenker kann ich nicht raten.
Erstens ist die Dämpfung durch den Reifen und die Vordergabeldämpfer zu
gering, Anregungen von einer schlechten Fahrbahn gehen zu der
Kamera fast ungehindert durch. Auf dem Helm erfolgt die Dämpfung
zusätzlich durch den menschlichen Körper und die Polsterung der
Fahrradhelmes. Der Kopf ist immer immer im Gleichgewicht.
Es gibt auch mit vier Gummipuffern gedämpfte
Kamerahalterungen für den Fahrrad-Lenker, die Frequenzabdämpfung dieser
Puffer
ist anspruchsvoll und nicht zuverlässig genug, siehe VIDEOAKTIV 2/2016
Seite 47. Bei einer Lenkerlagerung bekommt man auch ständig die
Lenkerauslenkungen mit auf das Video als Störung. Man sieht in YT
10.000-fach total verzitterte/verwacklte Lenker-Videoaufnahmen, ein
großes Übel!
Das
Aufnahmehandling
mit der Action Cam ist nicht ganz
einfach. Man startet
die Cam bevor man auf das Pedelc steigt mit dem fronseitigen Ein/Aus
und Mode-Hauptschalter. Die Cam ist nach einem akkustischen Signal
bereit im voreingestellten Videoaufnahmemodus 2,7K aufzunehmen. Man
startet die Aufnahme mit dem OK-Schalter auf der Oberseite der Kamera
am Helm und beginnt die Fahrt mit dem Pedelec. Die Kamera regelt bei
Helligkeitswechsel die Automatik zwar schnell nach, nicht aber schnell
genug, da man das als Betrachter durchaus deutlich bemerkt.
Bei
Untätigkeit schaltet sich der Monitor nach ca. 30 Sekunden ab. Auch bei
einer Videoaufnahme schaltet
sich der Monitor bei Einsatz auf dem Pedelc nach diesen ca. 30 Sec. ab,
die Aufnahme läuft aber
weiter. Nach einer Aufnahmezeit zwischen 14 und 17 Minuten hat sich
bisher die Kamera mit einem akkustischen Signal abgeschaltet. Man muß
auf dieses Signal achten um ggf. durch erneute Aktivierung eine neue
Aufnahmeszene zu beginnen. Will man die Aufnahme
unterbrechen, muss man die [OK] Taste zweimal betätigen - bei
der
ersten Betätigung wird das Display wieder zugeschaltet, bei der zweiten
Betätigung die Aufnahme abgebrochen. Um die Kamera ganz abzuschalten
muß man den Schalter [mode] auf der Frontseiten länger
betätigen.
Der
Aufnahmewinkel der Cam zur Fahrbahn hin hat in meinem Fall auf Anhieb
gestimmt. Nach den einigen Fahrten weiß schon gefühlsmäßig um wieviel
ich den Kopf anheben muß um etwas mehr Himmel draufzubekommen bei
Übersichtsaufnahmen oder bei Blick auf die Seite hin nach links/rechts.
Meine
Video-Aufnahmeeinstellungen:
2,7K-30p, Die Blendenkorrektur steht bei mir auf -1*, Weißabgleich auf
Auto, Bildschirmschoner auf aus gestellt, die automatische Abschaltung
auf 5 Minuten festgelegt, Lichfrequenz auf 50Hz, Videoton an - auch
wenn selten nur brauchbar, Zeitlupenaufnahme auf 1080-60p,
Aufnahmewinkel auf Wide. Monitorlaufzeit auf Pedelec ist auf 30
Sekunden eingestellt und bei geführten Freihandaufnahmen vom Boden aus
auf
5 Minuten.
*Würde
man darauf verzichten, dann gehen in hellen Stelen evtl. wichtige
Details verloren die auch im NLE nicht rückholbar sind. Man sollte bei
viel Liccht deslab die Blende um einen Wert zumachen. Imfalle von
Aufnahmen bei bedeckten Himmel ist das nicht nötig.
Die
erste Pedelc-Testfahrt
im 2,7K Kamerasetting vom
Fahrradhelm aus aufgenommen habe ich nun hinter mich gebracht. Ich bin
mit mäßiger Geschwindigkeit mit dem Pedelec gefahren auf
unterschiedlichen
Asphaltqualitäten. Die Erste Player-Sichtungzeigt zu
meiner eigenen Überraschung kaum hochfrequent verzitterte
Aufnahmen - die Kamera hat je keinen eigenen Stabilisator. Auch das
Schaukeln durch Pedaltretten macht nur geringe Ausschläge. Wäre mein
Fahrradsattel hydraulich gefedert, würde ich bei einer schlechten
Fahrbahn wohl weniger vertikale Schläge bei der Aufnahme produzieren.
Für den Kamerastandort auf dem Helm habe ich offensichtlich
den besten
Platz gefunden. Man kann den Kopf auch auf die Seite drehen und so auch
mal seitlich aufgenommene Kameraschwebeaufnahmen realisieren.
Auffällig
ist, daß der Weißabgleich der Kamera nicht immer zuverlässig arbeitet.
Während der Faht hatte ich verschiedene Lichtsituationen, mal
vollkommen bedeckter Himmel, halbbedeckt und Sonnenausleuchtung um die
Mitttagszeit. Der Weißabgleich muß nachträglich im
Videoschnittprogramme optimiert werden.
Erschütterungen
in der Pedelec-Videoaufnahme
Die
Fahrbahnstöße/Erschütterungen sind relativ gut vom Körper
abgedämpft worden. Eine hydraulisch/pneumatisch gedämpfte
Sattellagerung werden ich in mein Pedelc noch nachrüsten. Ein teurer Gimbal wie z.B. - Klick!
- ist für Kameraschwebeaufnahmen vom Pedelec aus in meinem
Fall absolut nicht
erforderlich!
Kurzes Pedelec-Video(2,7K im
FHD-Projekt) von der
ersten Kamerafahrt. Die auf dem
Vimeoportal sichtbaren Kompressionsartefakte auf dem
Asphalt sind der geringen Kodierungsbitrate geschuldet, in meinem Original gibt es das nicht.
Vimeo hat in meinem Free-Account aus den
exportierten 295 MiB nur 99,9 MiB gemacht!
Die
Action Cam "V3 4K WIFI
Action Sport Kamera" habe ich auf dem Helm befestigt und die obigen
Szenen
damit in 2,7K - 30p aufgenommen und dann mit
EDIUS Pro 8.5x
in einem FHD-Projekt
verarbeitet mit dem
internen Videostabilisator.
Mit dem Pedelec ging es auf meiner
Teststrecke im ersten Teil mit geringer Geschwindigkeit
eine
kleine Steigung hoch, dann wird es etwas schneller. Ein mäßiges
Gefälle geht es dann runter ohne in die
Pedale zu treten, dann
rollt es ganz gut auf ebener Strecke und im letzten Clip muss noch
eine Steigung
von 13% bezwungen werden.

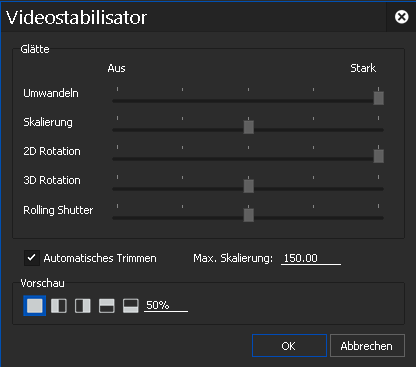

Bild: Stabilisierungssettings in
EDIUS
Für
die gewünschte gleitende Kamerafahrt mit möglichst
natürlicher
Pedelec-Fahrdynamik reicht
es aus für eine FHD-Projekt in 2,7K zu
filmen. Der
Stabilisator in "EDIUS Pro 8.5x" kommt gut mit der Materialreserve für
die Stabilisierung im FHD-Projekt zurecht, besser als
"proDRENALIN" mit Mercalli V4 Stabilisierungstechnologie!
Auf Grund der geringen Kameraausschläge bei meiner Helmmontage
muß nicht auf die 1:1
Pixelebene bei der Nachstabilisierung eingezoomt werden somit bleibt
die Aufnahmeschärfe erhalten.
Bild: Videoframe aus dem obigen
Video bei Sonnenausleuchtung
Das
Aufnahme- und Nachbearbeitungssystem ist gut aufeinander abgestimmt.
Die Anbringung der Kamera auf dem Helmschild liefert gute
Aufnahmeergebnisse!
Für
meine Zwecke - eine
Radfahrszene zwischen zwei Standorten zu verbinden - fällt das
Ergebnis recht gut aus.
Darüberaus noch wird die Action Cam bei
Wohnmobilfahrten eingesetzt.
Fischauge
neutralisieren:
proDRENALIN
V2 macht das recht gut, habe es an dem folgenden Bild ausprobiert.
Bild aus der Kamera
Vor
allem am gegeüberliegenden Mainufer
erkennt man die starke Krümmung der Optik dieser Kamera.
Habe
aus der Liste ein
passendes Korrekturprofil für diesen Fall ausgesucht und
per Klick auf den Fischaugenbutton
ist das Bild wie von Zauberhand korrigiert worden. Gleichzeitig habe
ich die Farbkorrektur probeweise angewendet was eine persönliche
Geschmackssache ist. Gegen gekrümmte
Kirchtürme in
lotrechter Richtung
muß man sich ggf. ein anderes passendes Korrekturprofil aussuchen, für
meine Kamera z.B. das Profil der "GoPro Hero5 Session 1440".
Bild: Schönwetterfoto,
Fiat500-Caravaning, Fischaugenaufnahme entzerrt mit proDRENALIN V2
Mit <Custom> bei
der Profilauswahl kann sich an der Entwicklung eines eigenen
Korrekturprofiles versuchen.
Die Entzerrung funktioniert
natürlich auch mit Videaufnahmen!
Nun
steht noch eine 4K - Pedelec-Testfahrt aus...
Bei Freihandbodeaufnahmen
konnte ich feststellen, daß die 4K-Videoqualität sehr detailreich
ausfällt, wenn nicht zu viel Bewegung im Motiv vorhanden ist.
Ergebnis der 4K(UHD)
Pedelec-Schwebeaufnahme mit
der Action Cam:
In der UHD-Aufnahme steckt eine
deutlich größere Unruhe als im 2,7K-Video,
sogar in Zoom-Richtung obwohl mit Zoom gernicht aufgenommen werden kann
Kurzer Pedelc-Clip in UHD-30p),
aus proDRENALIN heraus
Das aufgenommene 4K-Video ist
technisch nicht in Ordnung, In EDIUS Pro 8.5x werden "Black Frames"
zeitweise dargestellt und das Video läuft
auf der 30p-Timeline nicht in der natürlich aufgenommenen
Geschwindigkeit, sondern schneller.
Stellt man das Projekt von vornherein auf 15p ein, dann gibt es keine
"Black Frames", die Wiedergabe erfolgt dann aber stotternd. Das
4K-Video dieser Action Cam ist für eine Nachbearbeitung in
EDIUS
Pro 8.5x nicht geeignet!
Geisterbilder
im obigen Video-Clip:
Bildsprünge bei der Wiedergabe
Die
Bildrate des 4K Videos dieser Action Cam ist für schnellere
Bewegungsaufnahmen mit 23 Mbit/s deutlich zu gering. Mein Smartphone
sony Xperia Z2 liefert bei UHD-Videoaufnahmen 50 Mbit/s, die Panasonic
FZ 300 sogar 100 Mbit/s.
Die Bitrate der 4K-ActionCam-Aufnahme reicht nur für statische
Videoaufnahmen mit ganz wenig Bewegung aus.
Meine
persönliche Entscheidung ist ganz klar, mit dieser Action
Cam werde ich
im Aufnahmemodus 2,7K
aufnehmen, damit erhält man akzeptable
Ergebnisse!
Zeitrafferaufnahmen zur
Bewegungsbeschleunigung
Im ersten
Versuch habe ich einfach mal vorbeiziehende Wolken mit einem
Zeit-Intervall von 5 sec vom Stativ aus aufgenommen.
Für 10 sec
Zeitraffermaterial muß man 300 Bilder aufnehmen, was etwa 25 Minuten
dauert, der Akku sollte also voll sein .

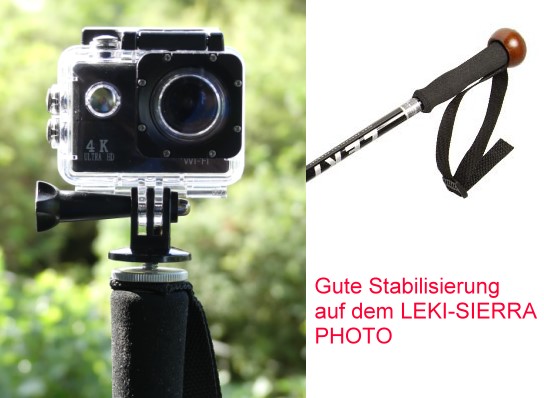

Action
Cam auf dem LEKI SIERRA PHOTO für Action Cam neu entdeckt
Das
auf 145 cm ausziebare und sehr leichte LEKI habe ich früher
schon
bei Wanderungen als Monopod benutzt für Aufnahmeunterstützung mittels
DSLR.
Schraubt
man den Knauf oben ab, kann man darauf die Action Cam im
Schutzgehäuse aufschrauben und bei Wanderungen/Stadtbummel
auch
drauf lassen, die Kamera ist ja nicht viel größer als der Holzknauf.
Was für eine tolle Möglichkeit hiermit zitterfreie Bodenaufnahmen
realisieren zu können in einer bequemen Körperhaltung. Ab
sofort kommt
der Leki-Stok mit aufs Pedelec um damit gute Aufnahmen vom Boden aus
mit der Action Cam aber auch mit dem Smartphone aufnehmen zu können.
LEKI SIERRA PHOTO
kann auch für Selfie-Stick Aufnahmen werden!
Wichtiges und sinnvolles
Zubehör:
Zwei
1050 mAh
Akkus mit USB-Doppellader...
Folgendes
Set ergänzt den einen mitgelieferten Akku 900 mAh...
Auf
länger andauernden Pedelec-Touren kann ich mit der vorhandenen EasyAcc® Super 12000mAh 4 USB
PowerBank die Akkus nachladen. Mit einem neuwertigen Akku
habe ich auf einer längeren Tour eine
Stunde 2,7K - Video und ein paar Digitalbilder aufgenommen,
zusätzlich habe ich mir noch ein paar Bilder und Clips von der Kamera
bei einem Kaffee noch vorführen lassen, dann war der Akku erschöpft.
Der
kleine Karton von den Akkus ist sehr praktisch als Transportbox für die
Kamera verwendbar. Habe innen den Karton etwas gepolstert und
eingeteilt für die
Kamera und das Zubehör.

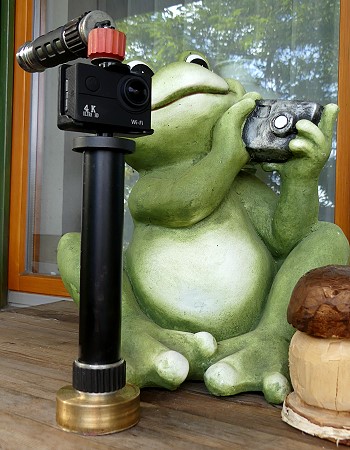

DIY ActionCam-Stabi
für Filmen
während des Stehens und Schwebeaufnahmen während des Gehens:
Die
46g leichte Kamera ohne einer Stabilisierungshilfe
wird mittels
Freihandführung zum hochfrequenten Zittern und Wackeln angeregt. Es ist
praktisch unmöglich diese leichte Kamera ohne einem EIS während der
Aufnahme per Freihand zitter- und wackelfrei zu führen. Angesichts des
Kaufpreises wäre es völlig übebertrieben dafür einen einen universell

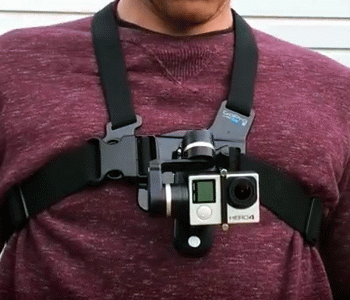

einsetzbaren "wearable eGimbal" für 220 Euro zu kaufen. Es mußte
deshalb eine andere Lösung her, die ich nachfolgend beschreibe.
Diese
Anregung der
Kamera über die Freihandführung
muß man mit einem abgestimmten Trägheitsmassensystem in einer
Gimballagerung möglichst gut entkoppeln und zwar so gut, dass man eine
erfolgreiche Nachstabilisierung im Videoschnittprogramm nach der
Aufnahme erfolgreich durchführen kann. Ich
habe bereits mehrere DIY Kamera-Steadys für mich entwickelt und gebaut.
Diesmal mußte etwas kleineres her für die ActionCam zur Stabilisierung
von
Zittern und Schaukeln nach dem Prinzip
der Trägheitsmassendämpfung. Es handelt
sich hier also nicht
um ein Gimbal-Steady bei dem sich der Gimbal unter der
Kamera befindet. Im weitesten
Sinne handelt es sich um ein Henkelman-Kamerasystem mit dem wesentlichen
Unterschied, dass der Griff von der Kamera reibungsarm entkopelt ist.
Gewichte
befinden sich auf einer Gewindespindel im schwarzen Rohr und am
Fußpunkt um das Teil abstellen zu können. Entscheidend ist für die
gewünschte Stabilisierung des Systems ist die Verteilung
der Trägheitsmassen
mit denen der Stativstab auslenkt oder nicht, wenn das System vorwärts
bewegt wird. Zu diesem Zweck befindet sich zusätzlich eine
Gewichtsmasse im Stativrohr auf einer Gewindespindel mit dem
die Auslenkträgheit
des Stativstabes kontrolliert eingestellt werden kann. Den
Führungsgriff oben kann man horizontal
bis vertikal eingestellt halten. Unter dem kleinen roten Teil befindet
sich eine Drehscheibe, mit einem Finger kann man dort eine Drehbewegung
für die Kamera einleiten.
Ich habe ausschließlich
Material aus der Bastelkiste für die 3-Achsen Stabilisierung
verwendet...
Vom
Boden bis Mitte Objektiv sind es 245mm. Der
abgeschraubte Trägheitsmassenträger ist 215mm lang. Das Teil
wiegt
insgesamt ca. 900 Gramm.
Das Gimbal steckt in dem
roten Teil. Das Kardan-Herzstück gabe ich schon bei meinen früheren
Basteleien verwendet:
Der
Gimbal erlaubt eine reibungsarme 3-Achsen Bewegung, in
Gehrichtung,
quer dazu über das Kardangelenk und Rotation in der senkrechten Achse
über ein Kugellager. Durch die Entkoppelung der Griffaufnahme per
Gimbal hängt sich die angehobene Kamera sofort lotrecht auf, da
über die Handführung kein Zwang mehr auf die Kamera ausgeübt werden
kann. Das
funktioniert alles ohne Strom mit ausreichen stabilisierter Wirkung die
im NLE noch nachstabilisiert werden muss. Das mechanische System fällt
nie aus im Gegensatz zu den elektrischen Gimbals die manchmal ihren
Dienst versagen können.
Niederfrequente Verschiebungen
bei der Aufnahme, eine gute
Voraussetzung für Nachstabilisierung in EDIUS
Das DIY ActionCam-Stabi habe
ich selbst für €uro "0" gebastelt um kameraintern nicht stabilisierte
2,7K - Aufnahmen bei Freihandführungstehend
und gehend
wie auf Katzenpfoten
als Schwebeaufnahmen trotzdem damit realisieren zu können.
EDIUS
verrichten die Stabilisierungsaufgabe bestens und besser als
proDRENALIN.
Das vom Sony Aufnahmesensor
verursachte auf die Fläche sich auswirkende "Wobble/Wabbeln"
kann EDIUS
jedoch nicht komplett rausrechnen trotz Gegensteuerung per aktivierten Rolling-Shutter Korrektur
im höchsten Stabilisierungsgrad, auffällige
Wobble-Szenen muß man dann verwerfen. Das Wobble wird
deutlicher sichtbarer je besser das Videobild bezüglich
Zittern, Schaukelbewegung und sonstigen Kamera-Verschiebungen
stabilisiert worden ist, weil dann eben nur noch das Wobble übrig
bleibt. Per proDRENALIN kann man nach meinen Test gegen Wobble
nicht mehr erreichen.

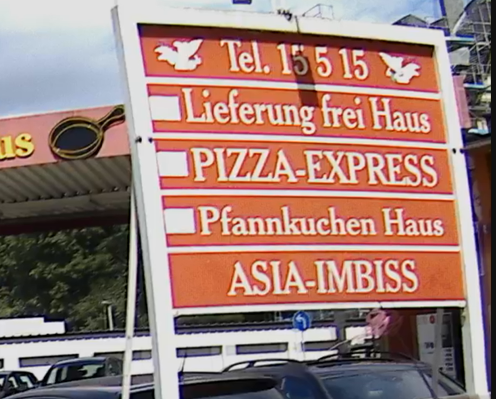

Schärfetest aus einem 2,7K-30p
Video, rechts oben in der Ecke aufgenommen während der
Fahrt mit dem Pedelec:
Da es eine Bewegungsszene ist,
kann man mit der Videobildschärfe auch in den Ecken des Videos zufieden
sein!
Das Freihandaufnahme-Zittern
ist bei Verwendung meines ActionCam-Stabis nach dem Anheben der Kamera
sofort und vollständig weg. Schwebeaufnahmen
müssen sanft
angefahren werden, dann sind die Schaukelbewegungen und sonstige
Kamera-Verschiebungen bei
der Aufnahme geringer als ohne
dem DIY ActionCam-Stabi
und dadurch per EDIUS Pro 8.5x - Stabilizer besser rausrechenbar. Bei
Schwebeaufnahmen muß man immer einen im Vordergrund vorhandenen
Zielpunkt anpeilen um möglichst gerade auf diesen zugehen zu können.
Für
Aufnahmen im Gehen kann das Stabilisierungssystem auch mit zwei Händen
geführt werden für beruhigte Aufnahmen. Eine Hand am Knauf und die
zweite Hand weiter unten am Rohr.
Der Einsatzbereich meiner sehr
einfachen China ActionCam 'XDV
V3 Sports wird hiermit für Radtouren
ausgeweitet.
Das DIY ActionCam-Stabi liegt immer in der Gepäckbox des Pedelecs
bereit um auch mal nach dem Abstieg vom Pedelec ein paar
Schwebeaufnahmen oder auch zitterfreie stehend Szenen
aufnehmen zu können.
Für sog. Äktschn-Filmer
mit Geschwindigkeitsrausch die Personen hinterher rennen, Treppen rauf
und runter laufen, über Bänke hüpfen, die Leiter hochsteigen etc. ist
das nix. Mit Sicherheit entspricht die
von mir erzielte Stabilisierung nicht
Prosumeransprüchen, es genügt aber in
großen Teilen meinen eigenen Consumer-Hobbyanforderungen.
Mit einem eGimbal
erzielt man von vornherein schon ein besseres Stabilisierungsergebnis
als in der
Nachstabilisierung. Allerdings ist es auch so, dass man das eGimbal
nicht immer einsetzen
möchte um unauffälliger in der Öffentlichkeit aufzutreten. In diesem
Fall ist es gut, wenn die
ActionCam von vornherein zur Aufnahmestabilisierung einenguten kamerainternen EIS
verfügt in der Qualität der hochpreisige GoPro Hero 6.
Als am besten geeignetes
wasserdichtes "wearable" eGimbal
mit echten Mehrwert wegen der vorzüglichen Aufnahmestabilisierung der
EIS-losen Kamera scheint
mir der Feiyu FY WG 3-axis Wearable Gimbal Stabilizer als eine solide Möglichkeit zur Mitnahme auf dem Pedelec
-
Montage
am Körper für sichere Zweihandführung des Lenkers - zu sein.
Tipps über Befestigungsorte von eGimbals am Radfahrer:
Sinnvolle Anbringung für Radfahrer: Feiyu FY WG 3-axis Wearable Gimbal Stabilizer,
mit Spezialhalterung kann man den eGimbal auch auf der Helmfrontseite befestigen, dann steht
das Gerät nicht so weit über den Helm hinaus.
Am
Fahrrad selbst wäre am besten der Teil des Rahmens mit der
Vordergabel-/Lenker-Lagerung geeignet, allerdings werden an dieser
Stelle die vertikalen Stöße vom Vorderrad am härtesten zum eGimbal
hin übertragen.
Besser geschützt ist Kamera incl. eGimbal bei Körperbefestigung
durch die zusätzliche Körperdämpfung.
Wer
die Mitführung einer solchen Zusatzausrüstung scheut weil die Mobilität
dadurch eingeschränkt wird, dem empfehle ich es mit der Helmmontage
ohne eGimbal und Nachstabilisierung z.B. in EDIUS 9 zu probieren. Ich
bin jedenfalls damit zufrieden!
Für
anspruchsvollere Aufnahmequalität
verwende ich eher meine "Reisekamera" Panasonic FZ300
mit
Stabilisator, notfalls auch für eine Schwebeaufnahme vom Pedelec aus.
Panasonic
FZ 300 als Action Cam auf dem Pedelec(UHD-Aufnahme)
Gut
stabilisierte Schwebeaufnahmen
vom Boden aus bekommt man mit der FZ300 ebenfalls leicht
hin:
Unter die Kamera den Hama-Klappgriff
schrauben für eine breite Führungsbasis
Die Kamera mit Nackengurt am Nacken
aufhängen, die Hände übernehmen die Führungsarbeit
Videoaufnahmen auf 1080-60p umstellen
Im Rec-Menü 7 den elektronischen 5-Achsen Bilstabilisator
für Videoaufnahme zuschalten und den Betriebsmodus von
"Normal" auf "Schwenken"
umstellen
Schleichend bei der
Schwebeaufnahme vorwärts gehen
Nichts
ist unmöglich, wenn man will...

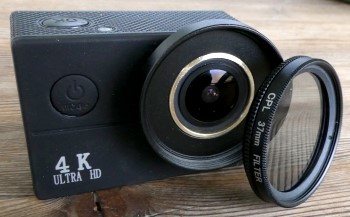

Polfilter
zur
Beseitigung von Reflexionen:
Aufgrund
des großen Aufnahmewinkels(170°) ist das Objektiv vielen Reflexionen
und Spiegelungen ausgesetzt. Als
Gegenmittel, auch zur Beseitigung von Dunst, setzt man ein CPL drauf um
die störenden Lichteinfälle auszuschalten. Ich habe mich wegen
des
170° Aufnahmewinkels für ein 37mm
CPL mit Objektiv Ring-Adapter entschieden.
Der Adapter vignetiert auch bei
170°
Aufnahmewinkel nicht.
Habe auf meiner Drehbank eine
Messing-Büchse hergestellt um die 37mm Filterhalterung an den
Objektivaußendurchmesser anzupassen.

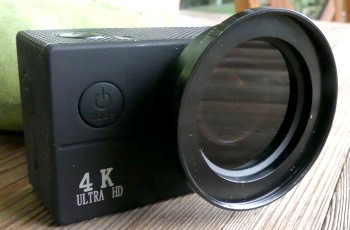

Streulichtblende
Da
auf die Frontlinse des Objektives konnte ungehindert
Seitenlicht einfallen. Auf das
vohandene CPL-Filter habe ich noch zusätzlich einen passenden
Zwischenring als Streulichtschutz aufgeschraubt.
Jetzt
liegt die Frontlinse des Kameraobjektiv ca. 11mm versenkt im
Streulichtschutz. damit kann man schon zufrieden sein. Bei allen meinen
Unternehmungen ist dieser Streulicht- und Reflexionsschutz jetzt immer
auf der Kamera befestigt.
Am besten ist es sich bei Mittagssonne im Winkel von 90° zur Sonne hin
für das Videofilmen aufzustellen.
Bei tiefstehender Sonne sollte man sich mit dem Rücken zur Sonne hin
hinstellen, wenn man gute Aufnahmen haben möchte..

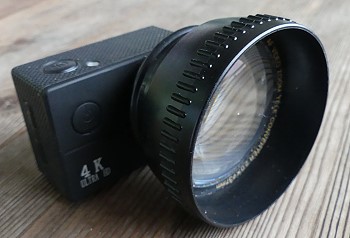

Telebrennweite mit Action-Cam:
In meiner Optiksammlung fand ich den SOLIGOR AF VIDEO ZOOM TELE CONVERTER 2.0 x mit 37mm Gewindeanschluß, genau passend zu dem Objektiv-Ring-Adapter.
Im FOV-Menü muss man auf Narrow umstellen, damit es in den ildecken nicht vignetiert bei 2,7K-Videoaufnahmen. Jetzt ist auch mehr
Abwechslung mittels Motivausschnitte mit dem 2fachen-Tele möglich,
statt immer weitwinklig Video aufzunehmen.
Camera
WIFI APP:
Die
von TOMTOP empfohlene Steuerungs-App "XDV" ist hier: Klick!
Die
Vorschau erscheint sehr schnell auf meinem Smartphone Xperia Z2. Man
kann sehr bequem von dem Smartphone aus die Kamerasettings durchführen.
Dreht man das Smartphone von "Portrait" auf "Landscape", erscheint die
Vorschau auf dem ganzen Xperia Z2-Display. In diesem Zustand kann man
dann fernbedient über das Smartphone Video- und Bildaufnahmen machen
und gleichzeitig kontrollieren auf dem Fahrradlenker. Bin mit der
Verbindungsfunktion sehr zufrieden!
Klemme
ich das Smartphone auf den Pedelec-Lenker, kann ich den
Aufnahmebeginn
starten und am Ende stoppen. Gleichzeitig kann ich sehen wie mein Motiv
erfaßt wird und meine Körperhaltung auf dem Pedelec evtl. korrigieren.
Sehr überzeugend
diese Funktion!
Von TOMTOP gibt es noch eine
zweite empfohlene App und zwar "SportLook" die ich nicht ausprobiert
habe.
Fazit:
Habe
nun eine gewisse Summe an Erfahrungen mit diesem "Spielzeug" gesammelt
und hier eine komplette
und sogar auf dem Pedelec verwendbare
ActionCam-Ausrüstung vorgestellt zum absoluten Lowpreis
die sich auch viele weniger
Betuchte leisten können um durchaus ansehnliche Ergebnisse zu erzielen..
Der
Sony Aufnahmesensor neigt zum Wobble-Effekt in Bildmitte bei holpriger
Fahrbahn, die Fischaugeverzerrungen sind bei 2,7K-Videoaufnahmen
erträglich und müssen nicht beseitigt werden, bei Foto-Aufnahmen mache
ich das dagegen schon. Mit proDRENALIN. Die 2,7K - Videos der Cam
lassen sich Verzerrungen und Stabilisierungen ausreichend, sehr gut
dagegen mit EDIUS
Pro 8.5x im FHD-Projekt behandeln.
Von der Videoaufnahmeseite her ist diese Action Cam eine brauchbare
Kamera für 2,7K,
nicht jedoch bei 4K Aufnahmen.
Nach den gewonnenen
Testerfahrungen setze
ich die ActionCam mit 2,7K-30p derzeit
wie folgt ein:
Videoaufnahmen
vom Fahrradhelm aus, dort ist die Kamera am ruhigsten gelagert und man
kann nicht nur in Fahrtrichtung aufnehmen, sondern auch bei seitlicher
Körperhaltung
Videoaufnahmen
in stehender Position, zitterfrei beruhigt und vorstabilisiert per DIY
ActionCam-Stabi, auch für kleinere Schwenks und Schwebeaufnahmen vor
Blumenbeeten zum Beispiel geeignet. Man kann den Stabi dabei alternativ
auch wie ein Fäustel mit zwei Händen führen.
Videoaufnahmen
im Gehen zitterfrei beruhigt und vorstabilisiert per DIY
ActionCam-Stabi in einem Stabilisierungsgrad, dass noch eine
Nachstabilisierung mit EDIUS Pro 8.5x möglich geworden ist
Videoaufnahmen
bei Wanderungen mit Unterstützung durch LEKI SIERRA PHOTO
Wanderstock
Zeitraffer-Videoaufnahmen
vom Tripod aus
Fischauge-Digitalfotoaufnahmen
in der
Bildgröße 4608 x 3456 Bildpunkte werden entzerrt mit proDRENALIN oder EDIUS 9 mit dem Warp-Filter "Ignite Action Cam
Lens
Distort".
vorwiegend
jedoch bei Pedelec-Touren.
Zum Abschluß hier noch eine Aufnahmeserie von Videoclips die ich bei
verschiedenen Einsatzsituationen mit der 18 Euro ActionCam
"XDY 4K Sports"
- also 1/50tel der Ausgaben der Investitionen des Senior-Filmers -
aufgenommen habe:
Diese 2,7K-30p Videoqualität
liefert die unstabilisierte
Kamera inFreihandführung,
wenn man unterstützend etwas für die Aufnahmestabilisierung an
Bastelarbeit investiert. Die Aufnahmen sind stehend, gehend sowie bei
der Fahrt vom Pedelec und Wohnmobil aus gemacht worden.
Spielt
man alle gewünschten Aufnahmesituationen mit meinem Aufnahmeäquipment -
Panasonic FZ300, Sony Xperia Z2 - und der hier vorgestellte Action Cam
mal ernsthaft durch, dann bleibt in meinem persönlichen Fall als einzig sinnvollen
Einsatz für eine Action Cam der Einsatz per Fahradhelm auf dem Pedelec
übrig. Vom Helm kommt
diese ActionCam deshalb bei den noch in diesem Jahr anstehendeen
Pedelec-Touren wohl kaum
mehr runter.
Wenn ich vom Pedelec absteige, dann geht es
weiter mit ergänzenden Aufnahmen mittels Sony
Xperia Z2
(mit dem SteadyShot stabilisierte und entzerrte Weitwinkelaufnahmen!).
Damit bin ich auf dem Pedelec sehr mobil
und flexibel mit wenig Balast
unterwegs!
Blick über den "Zaun":
Hier ein stolzer Senior-Videofilmer
mit seiner
900 Euro Action Cam - Ausrüstung: Klick! - Das hat er sehr schön gemacht!
In
10/2017 testete Videoaktiv die 570 Euro teure GoPro Hero 6. Der Tester
bretterte mit ca. 50 kmh auf dem Fahrradweg dahin mit einer
Kamerabefestigung am Lenker was zu folgenden
Rüttel-Wackel-Zuckel-Videostabilität führte trotzt dem von GoPro neu
ausgelobten Videostabilisator: Klick!
Ein anderer nichtprofessioneller Hobby-Tester zeigte bessere Ergebnisse
mit seiner Testfahrt bei 25 kmh auch auf Kopfsteinpflaster: Klick!
Inwiefern man
das alles braucht, ist eine sehr individuelle persönliche
Entscheidung! Für meinen
eigenen Einstieg in die Welt der Action Cams war die Beschäftigung mit
der billigen "Sports XDV V3" jedenfalls eine wertvolle zusätzliche Erfahrung für
Aufnahmen vom Pedelec aus.
30.07.2017, 01.02.2018
Bruno
Hennek
Video
& Bild
Digiitalisierungsdienste
(Schmalfilme, Dias, Bilder, Analog-Video usw.)
